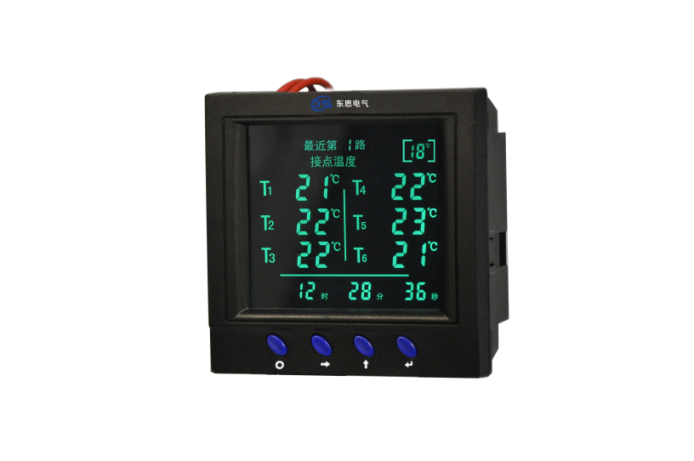

DSSCT液晶双色电气接点测温装置
发布日期:2025-05-20    人气:54


1、产品概述

电气接点测温装置是一款用于35kV及以下中低压电力系统对温度有较高要求的电气接点测温智能化装置。它是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能达到国际标准,电气接点测温装置的主要功能为在线采集接点温度(接点数可选定)。该装置提供了RS485通讯接口,便于组网应用,可实现与现场计算机监控系统的配合应用,支持MODBUS-RTU通讯协议。能够快速与第三方终端设备及计算机监控系统等进行组网应用,方便数据集中采集与转发。产品应用多种抗干扰措施,能够在各种复杂的电磁环境下稳定运行,可靠性高。

2、产品特点

2.1采用高性能工业级微处理器,数据处理和信息存储能力强,可靠性高,运行速度快;

2.2具有精准先进的测温技术,能根据不同现场要求配置相应的测温方案;

2.3可编程切换6路、9路接点温度数据显示,常规为6点,非常规接点数订货请说明;

2.4红绿双色液晶显示,专业化测温显示界面,显示内容清晰、视角广阔;

2.5人性化按键和菜单设计,符合现场调试特点,便于操作;

2.6温度在线实时测量,测量精度高、实时性强;

2.7先进存储技术,实现掉电后设定参数仍能保存;

2.8自锁式面板安装机构,接线简单,拆装方便;

2.9装置小巧玲珑 ,空间占用小,标准的开孔尺寸,适用性强;

2.10通讯可查询最高12次超温报警事件记录,面板可查询最近9次超温报警事件记录,方便查询接点越限温度,产生时间,持续时间;

2.11通讯功能:采用RS485通讯接口、MODBUS-RTU协议,可将测量信息、继电器输出状态、高温报警事件纪录等参数上传后台监控系统,实现在线数据的远方集中管理和监控。



3、主要功能

温度测量

多路接点温度实时测量及实时显示

参数设置

报警温度上、下限及其它数据的显示和设定

事件记录

通讯可查询最近12次超温报警数据记录,面板可查询最近9次超温报警数据记录

系统时间

系统自带万年历时钟功能

显示特色

双色液晶显示,具有高温报警时液晶变色功能

通讯功能

RS485通讯接口,MODBUS-RTU通讯协议,波特率可设

报警接口

两路声、光报警接口输出

传感器类型

支持本公司所有2.4GHz频段的传感器及有线红外传感器




4、技术指标

温度测量

传感器测温范围

-20℃~+125

传感器测温精度

≤±2

液晶屏显示分辨率

1℃

测温通道

单通道

支持1-6个无线温度传感器及有线红外传感器

传感器

无线型

电池供电型、CT取电型、CT取电微型、CT取电红外型

有线型

有线红外传感器

工作环境

温度

-20℃~70℃

湿度

≤95%RH

输出

报警输出口

具有2路独立的无源输出(负载<300W)

数据传输

有线传输方式

RS485接口

速率1200bps-9600bps可设

环境

存储温度

-40℃~+80℃

存储湿度

≤95%RH,不结露,无腐蚀性气体场所

安全

介电强度

≥AC2000V

绝缘性能

≥100MΩ

尺寸与安装

主机外形尺寸(单位:mm

外形尺寸:96×96×72

开孔尺寸:92×92

安装深度:≥58

安装方式

嵌入式安装

电源

电源输入范围

AC/DC 100-240V 50Hz-60Hz

5、产品尺寸及安装

电气接点测温装置采用嵌入式安装,由三部分组成:装置主机、天线、温度传感器组成。

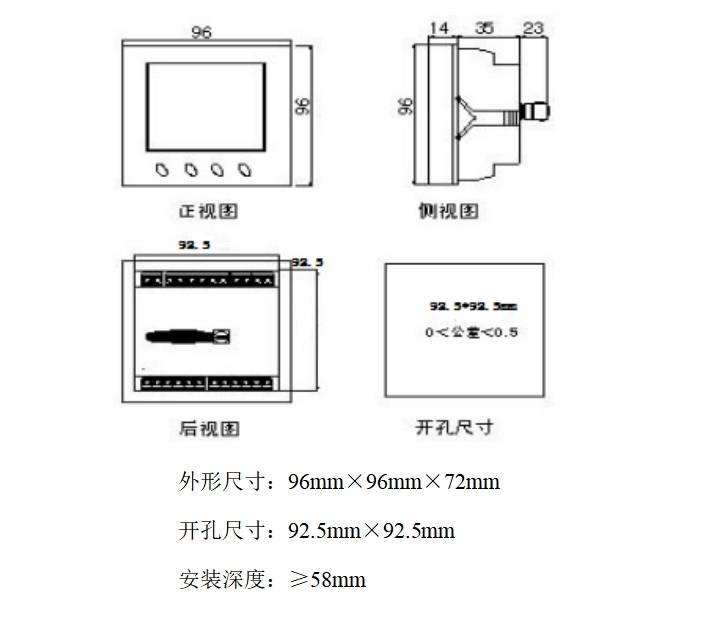

5.1装置主机尺寸图如下



5.2安装方式

5.2.1采用嵌入式安装方式安装;

5.2.2主机通常安装于开关柜仪表式面板,在仪表室面板上切开92mm×92mm的面板后,将装置两边固定耳朵取下,装置从仪表室正面插入,然后插上左右固定耳朵,直至装置无松动;

5.2.3装置配套的短天线接入到装置的天线端子接头并拧紧;

5.2.4在装置的11号和12号端子接入工作电源,其余功能端子根据现场需求相应接入,设备安装完成。

注:装置安装时,通常需要配置独立的空气开关进行供电,空开建议选择2P C10A及小于10A脱扣电流的规格型号,接线需确保安全并符合电气规范。

5.3产品接线端子图


端子图引脚定义如下:

用途

端子号

符号

说明

通讯口

1

A

RS485通讯接口A

2

B

RS485通讯接口B

一级报警

3

DO11

继电器1输出接口

4

DO12

二级报警

5

DO21

继电器2输出接口

6

DO22

未使用

7~10



工作电源

11

N

工作电源输入接口

12

L

温度传感器

接口

13~24

-

有线红外传感器负极

+

有线红外传感器正极

B

有线红外传感器B端

A

有线红外传感器A端

注:13#~24#接线端子为选用红外传感器时有效



6、按键功能及操作说明

6.1按键功能

按键名称



显示状态:进入设置界面

设置状态:向下翻屏

设置状态:向右移动选择位

事件记录查询:向上翻屏

设置状态:向上加1键

事件记录查询:向下翻屏

设置状态:确认键

事件记录查询:退出查询

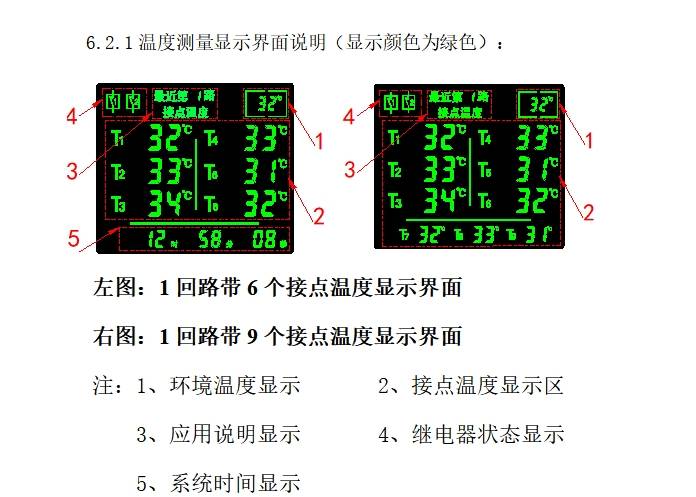

6.2显示说明

如上图左所示:

当前系统时间:125808

如上图右所示:

当前环境温度:32

1回路第1接点温度(T1):32

1回路第2接点温度(T2):33

1回路第3接点温度(T3):34

1回路第4接点温度(T4):33

1回路第4接点温度(T5):31

1回路第6接点温度(T6):32

1回路第7接点温度(T7):32

1回路第8接点温度(T8):33.

1回路第9接点温度(T9):31

1路继电器(DO1):闭合(不显示表示继电器断开)

2路继电器(DO2):闭合(不显示表示继电器断开)

6.2.2超高温报警显示界面说明(显示颜色为红色):


注:1、报警说明    2、报警接点号    3、报警时间

4、超温报警温度    5、报警累计时间  6、继电器状态显示

如上图所示:

此界面为最近第1次接点温度超限显示报警接点号:第6个接点报警时间:10201628分超高温报警温度:46℃(该接点最高温度)报警累计时间:(此次报警接点报警累计时间)第1路继电器(DO1):断开(显示表示继电器闭合)第2路继电器(DO2):闭合(不显示表示继电器断开)

6.3设置说明

6.3.1密码使用说明

用户要设置参数首先要输入参数设置密码,密码输入正确后才可以进行参数设置(系统密码1116),否则将返回测量数据显示区。

6.3.2功能设置说明

按下【】键后输入设置密码(1116)并按【】键确认后,系统进入01屏参数设置窗口(综合参数设置窗口),第一行前两位为通讯速率(12表示1200bps24表示2400bps48表示4800bps96表示9600bps),第一行后两位循显时间设置(00~99可设);第二行前两位保留,第二行后两位为通讯地址(00~99可设);第三行01为显示屏序号。当所有的数字设置完成后,用户再按【】键确认本次设置有效,系统将把本次设置保存起来,再次按【】键退出01屏参数设置界面。

退出01屏参数设置界面后就进入到02屏参数设置窗口(温度上下限设置窗口),第一行前两位对应第1路继电器报警上限值,第一行后两位对应第1路继电器报警下限值,第二行前两位对应第2路继电器报警上限值,第二行后两位对应第2路继电器报警下限值,第三行02为显示屏序号;当所有的数字设置完成后,用户再按【】键确认本次设置有效,系统将把本次设置保存起来,再按【】键退出设置。

退出02屏参数设置界面后就进入到03屏参数设置窗口(系统时间设置窗口),第一行前两位为分钟设置,第一行后两位为秒设置,第二行前两位保留,第二行后两位为小时设置,第三行03为显示屏序号;当所有的数字设置完成后,用户再按【】键确认本次设置有效,系统将把本次设置保存起来,再按【】键退出设置。

退出03屏参数设置界面后就进入到04屏参数设置窗口(系统日期设置窗口),第一行前两位为月份设置,第一行后两位为日期设置,第二行前两位保留,第二行后两位为年份设置,第三行04为显示屏序号;当所有的数字设置完成后,用户再按【】键确认本次设置有效,系统将把本次设置保存起来,再按【】键退出设置。

6.4事件记录查询说明

用户要查看超温事件记录,首先要输入查询密码,密码输入正确后才能进行数据查询(系统密码1117),否则将返回测量数据显示区。

按下【】键后输入设置密码(1117)并按【】键确认后,可通过【】或【】键 查询最近9次超温报警记录,最后按【】键退出事件查询;界面定义详见超温报警显示说明。在系统密码确认屏输入9999后按确认键可清除超温报警事件记录,再按一次确认键即可回到温度显示界面。

6.5温度传感器

传感器安装在需要进行温度监测的电气接点位置,与接点位置等电位行,通过无线方式或有线方式将检测到的温度数据发送给主机。

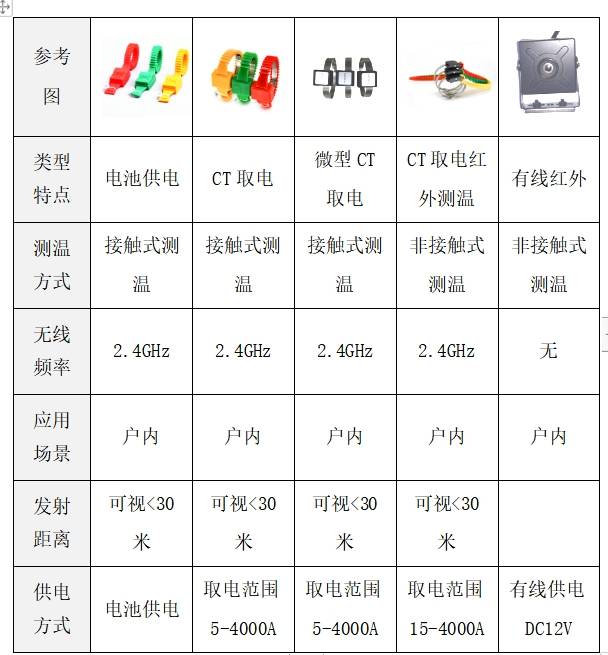

6.5.1温度传感器基本参数表


6.5.2无线温度传感器通用特点

6.5.2.1安装于需要监测温度的高压电气接点部位;

6.5.2.2耐温(-40℃~+250)阻燃材料制作塑胶、表带壳体,高温下不变形;

6.5.2.3极简结构,封装紧密,小体积,易安装,适应多种场景;

6.5.2.4测温范围-20℃~150℃;

6.5.2.5温度数据无线传输,无线信号强,传输稳定;

6.5.2.6温度测量精度:≤±2℃;

6.5.2.7温度显示分辨率最高可达0.1℃;

6.5.3有线红外传感器通用特点

6.5.3.1与主机数据交互方式:RS485接口;

6.5.3.2通讯协议:MODBUS-RTU协议;

6.5.3.3通信速率:默认9600bps,可设置为1200bps2400bps4800bps

6.5.3.4测温物距比:S:D=1:10

6.5.3.5测温范围:5~200℃。

6.5.3.6测温点数:可同时检测有效测温范围内3个温度点。

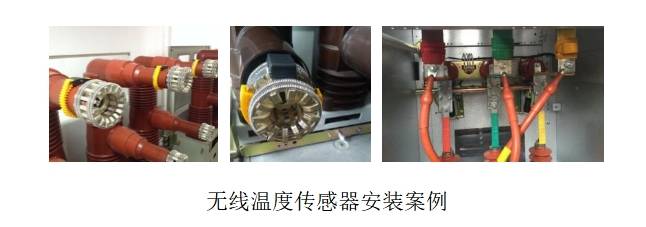

6.5.4无线温度传感器安装

通常安装在户内的开关柜内接点部分及户外的变压器母排接点等位置,安装步骤如下:

6.5.4.1安装时开关柜或变压器等要停电;

6.5.4.2把无线温度传感器的测温触点贴在被测物体上(CT取电红外型需要将探头朝向被测点安装);

6.5.4.3电池供电供电型直接把无线温度传感器表带的一端穿过另一端慢慢拉紧;CT取电型和CT取电红外型需要先穿好取电用合金取电环并固定,然后将外圈的硅胶表带慢慢拉紧;CT取电微型需将取电合金带传入传感器槽孔及穿过两个硅胶固定垫,把传感器底部固定在动触头梅花触指上表面,确定位置后开始固定安装位置,将合金带一端穿过另一端的卡扣并慢慢拉紧,拉紧后用工具锁定卡扣,完成安装;

6.5.4.4直到表带紧紧地绑在被测物体上,注意拉力不要过大,以刚刚拉紧为宜(传感器3型无外层硅胶表带,忽略此步骤);

6.5.4.5表带固定后,可将多余的延长部分表带扎起或剪掉,完成安装。

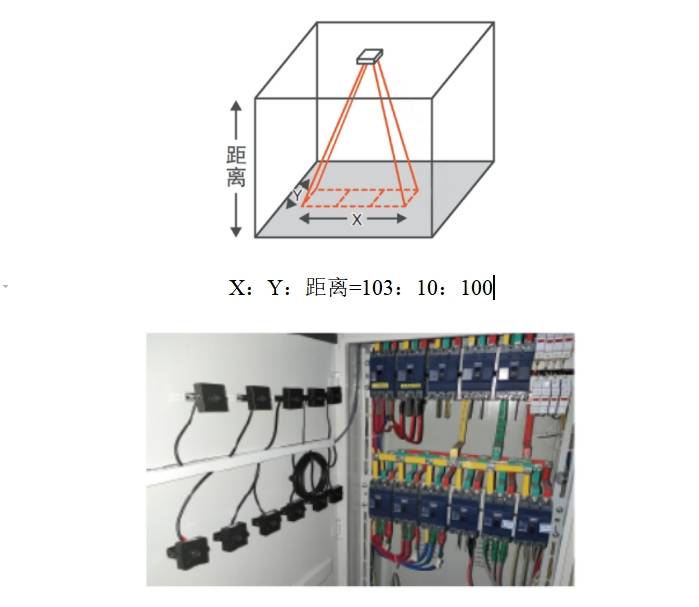

6.5.5有线温度传感器安装

6.5.5.1温度传感器尺寸图中的W宽度方向对应传感器测温区域的X轴,温度传感器尺寸图中的H高度方向对应传感器测温区域的Y轴;

6.5.5.2如果在被测物体1m远的距离,所检测到的3个温度为传感器镜头垂直投影的X103cmY10cm区域范围内的X轴向三个区域温度数值;

6.5.5.3如需获得更小投影区域的准确温度,安装时要保证镜头正对测温区域,并适当缩小测温距离;

6.5.5.4按照下图将传感器固定在柜门上,走线有序整洁。


有线红外温度传感器安装案例

7、运输与贮存

产品运输和拆封不应受到剧烈冲击,应根据GB/T13384-2008《机电产品包装通用技术条件》的规定运输和储存。保存产品应在原包装内,保存的地方环境温度为-40℃~+70℃,相对湿度不超过85%,空气中无腐蚀性气体。产品在仓库里保存,应放在台架上,叠放高度不超过5箱,拆箱后,单只包装的产品叠放高度不超过5只。

8、保修期限及订货说明

对所售产品提供一年期免费质保。即一年以内,由于产品本身材质不良或设计缺陷造成的损害,可免费更换或维修(一年内包换,但须保证产品外观没有损坏)。一年后,所进行的维修、更换将收取一定成本费用。

所售产品包含的软件,除合同约定的技术服务外,可提供必要性的远程服务,其他服务需求,请与我公司技术服务部门联系。

对所售产品提供相应的技术支持和技术合作,提供24小时技术热线服务。

以下非本公司因素造成的产品损害或其他原因均不在本公司的免费维修之列:

a. 安装不正确

b. 电压不匹配

c. 未按使用说明书操作而造成使用不当

d. 非本公司授权的维修或改动

e. 机器缺少必要的保养

f. 未提供应有的工作环境

g. 由于用户二次运输所造成的产品损坏

h. 非我公司软件或病毒等导致的系统故障

i. 自然灾害(雷击、地震、海啸等)和意外情况等不可抗力

以上担保对每位用户具有同等法律效应。由于国家或地区的改变,其它权利可能只适用于特定客户。

订货时,请详细写明所需型号及功能要求等相关内容,若对功能及型号有特殊要求,请与我司商务沟通,以便能为您提供更精确之产品。
