一、产品概述

本装置是我公司最新研发的立体、全方位监测开关柜的产品，可以同时代替监测断路器铜排电缆接触面温度、局部放电监测、电能监测、烟雾报警等功能。

1.1、开关柜温升监测的必要性

母线接头触点开关、刀闸开关、等重要设备接头处由于接触电阻和长期老化的双重作用 下，容易导致接触电阻进一步加大导致发热、温升严重。如不及时发现极易导致设备烧毁故障。影响供电的安全可靠性。

封闭式柜内运行中不允许打开测量温度。传统的红外手持测温无法做到24小时的实时监测与报警。解决问题的关键是实现温度的在线监测与预警。及时排除供电隐患。杜绝事故的发生。

1.2、局放的必要性

开关柜发生局部放电时，将会产生纳秒级陡度的电流脉冲。激发出频带很宽的电磁波。特高频检测传感器（即UHF传感器、TEV传感器及HFCT传感器）检测其中的高频电磁波频带在（300MHz-2000MHz），这个频段可以有效的避开开关柜的电晕干扰、工频干扰等可靠性高、抗干扰能力强。对各种局部放电类型均比较敏感，灵敏度可到几个PC。

UHF传感器、TEV传感器及HFCT传感器采用非接触式监测，不影响设备的正常运行、安全可靠。我司研发的UHF传感器采用一体式设计即接收、采集、计算与一体，避免高频信号传输的损耗。局放采集装置采用窄带滤波技术 、模糊算法、快速傅里叶变换、周期分组、类数据库匹配等算法可以排除现场各种干扰。

1.3、电能质量监测

电能质量监测装置，主要用于监测、分析、评估监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、数据统计、评估分析5个主要功能。实时监测分析的主要指标为：基本电气参量，电压偏差，谐波电压、谐波电流、间谐波、频率偏差、三相电压不平衡度等，所有实时监测的参量和电能质量指标均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。

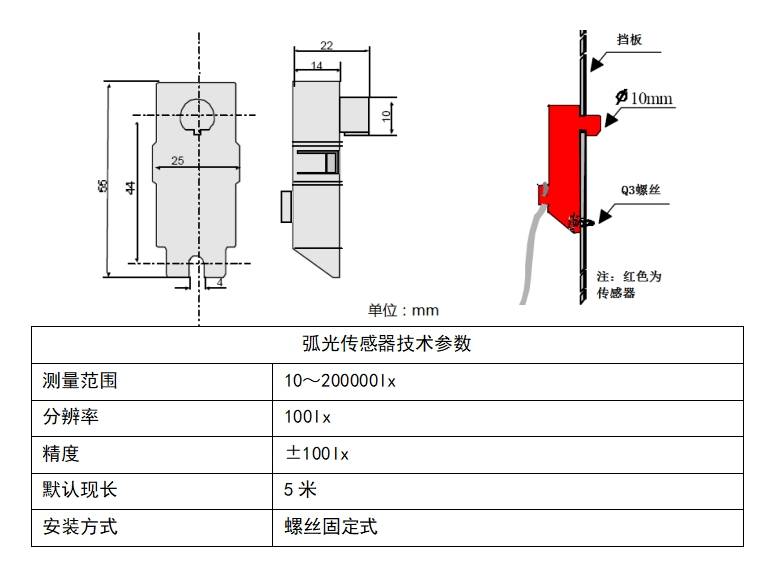

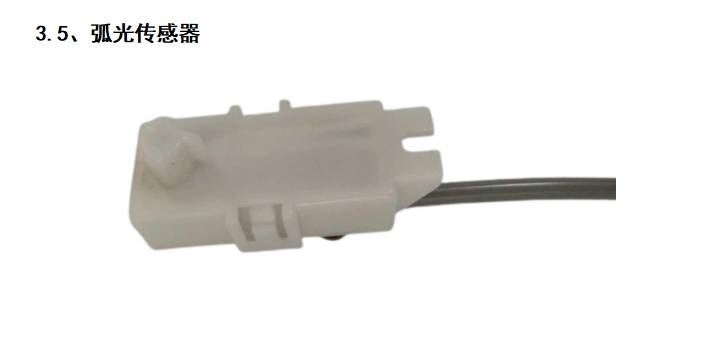

1.4、弧光监测

吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。

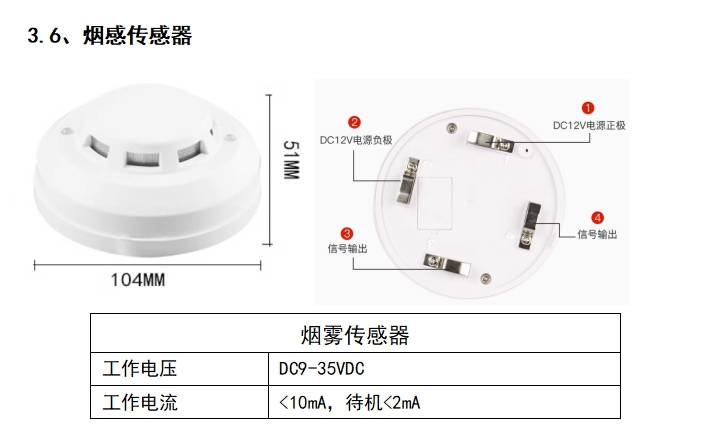

1.5、烟雾报警及灭火

 主要监测柜内烟雾报警，必要时可启动气溶胶灭火。

1.6、视频监测

 两路视频实时监测，可通过显示屏实时查看柜内情况。

该装置可通过国家级检测中心IV级电磁抗干扰型式试验。同时通讯协议可通过国家级通信及规约检验，确保装置与整个监控系统兼容。

二、产品特点

u 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快

u 采用工业级32位通信处理器

u 低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗

u WDT看门狗设计，保证系统稳定

u 支持串口软件和远程维护

u 多种传感器可选择，可根据现场要求选择相适用的测温传感器

u 在线温度实时测量，温度准确性高、实时性强

u 采用先进存储技术，断电后设定参数不丢失

u 集成电力测量、局放监测、烟雾监测分析等功能

u 配带视频监控功能

u 触摸屏显示直观、分辨率高、操作方便

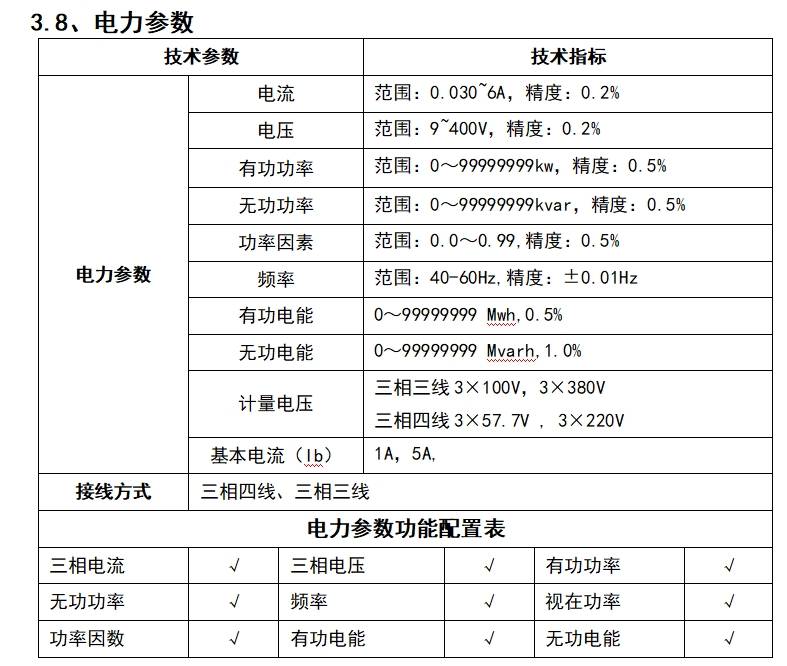

三、技术参数

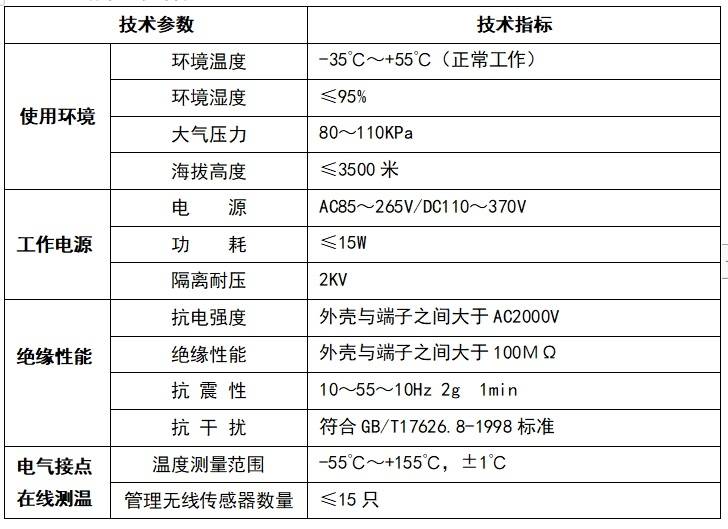

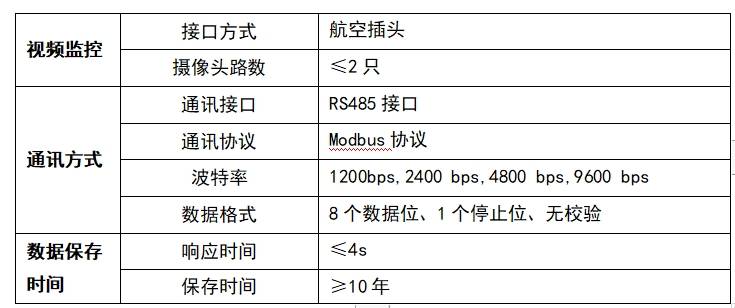

3.1 装置技术参数

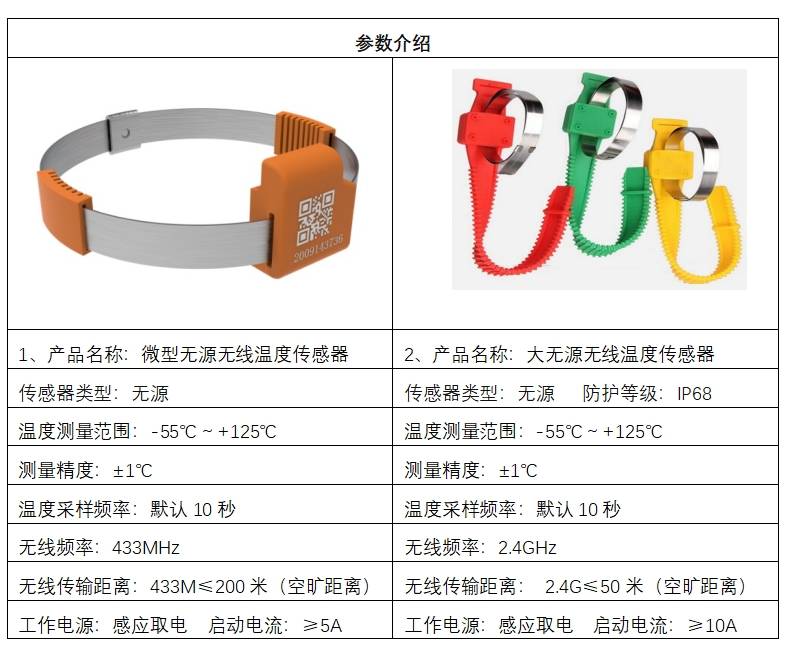

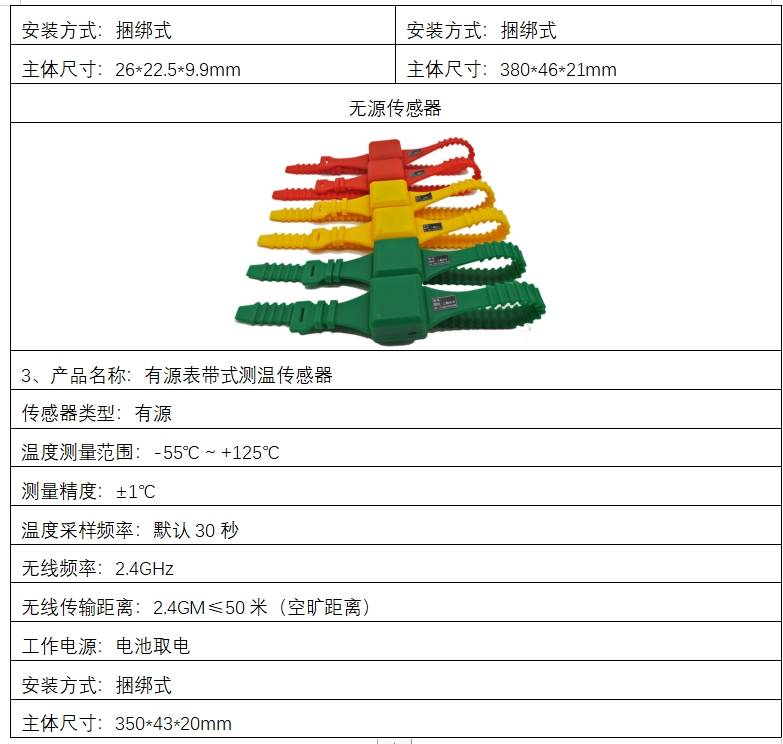

3.2 无线温度传感器技术参数

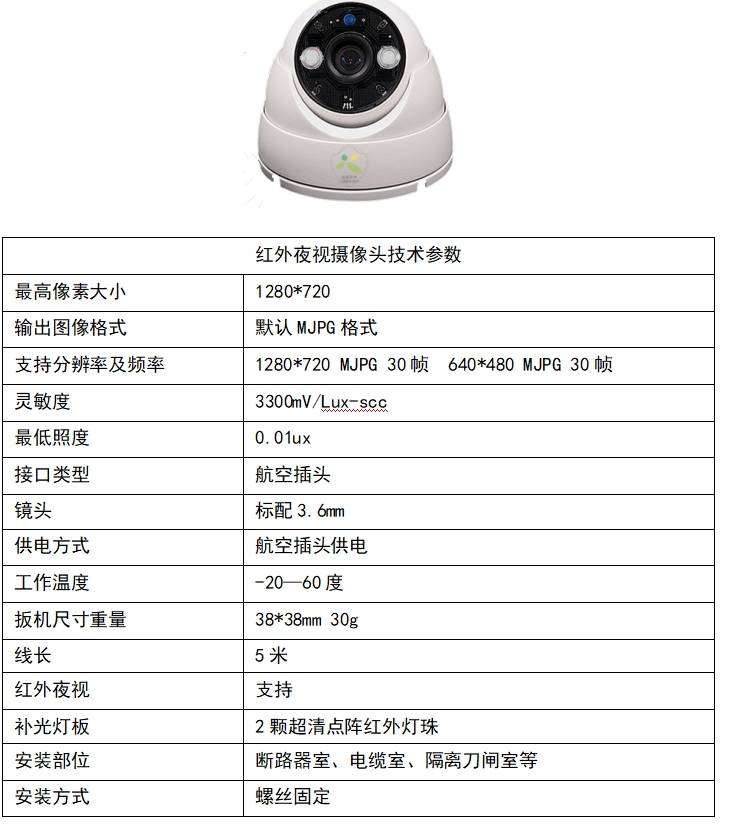

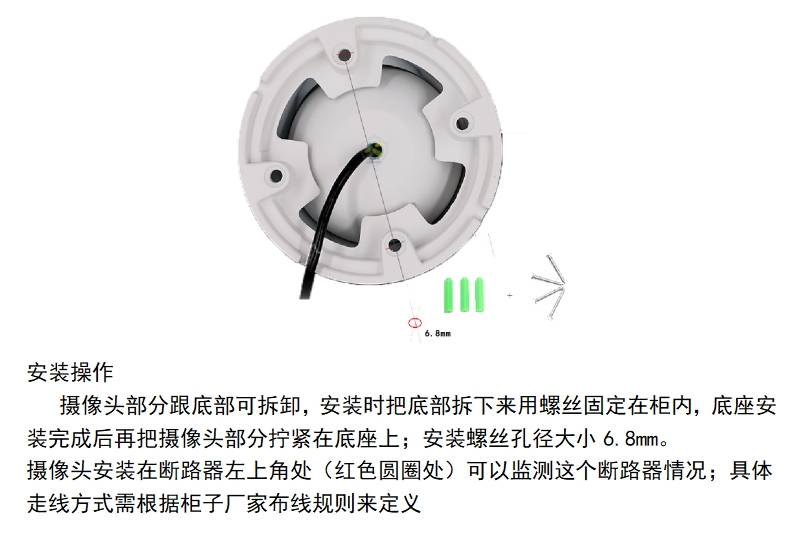

3.3、摄像头参数

四、触摸界面显示

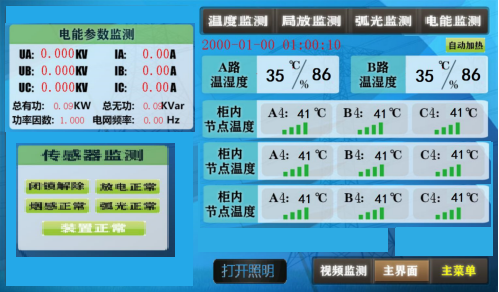

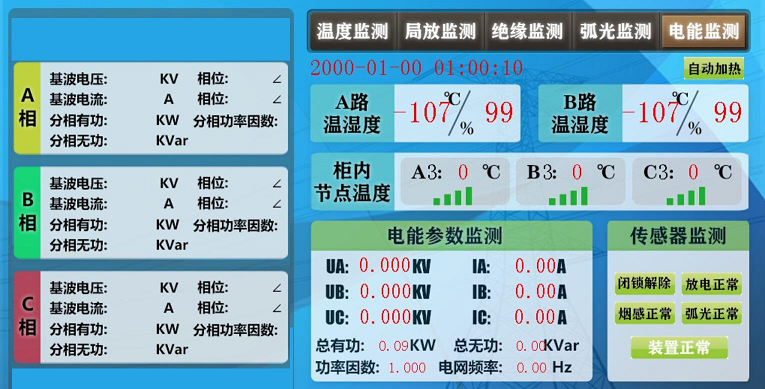

5.1、界面显示

界面显示一次系统模拟图、两路温湿度传感器显示、加热模式、无线测温温度、电能参数、传感器状态；可以通过“打开照明”按钮控制照明继电器、功能点击对应功能进入数据展示界面。

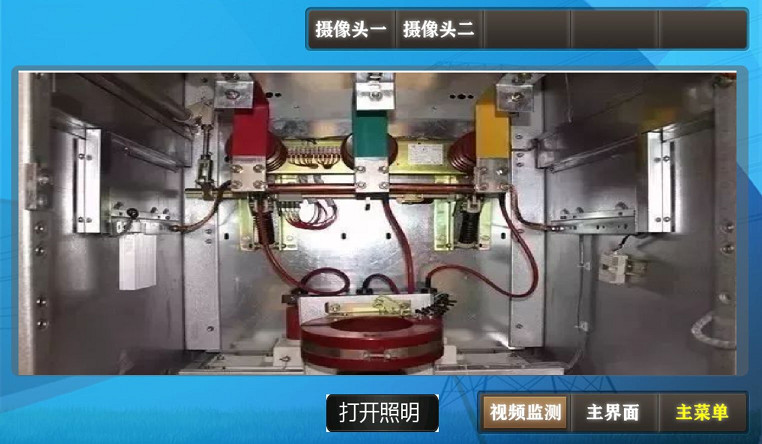

5.2、视频监控

可带入两路视频监控，用于监测断路器实时状态，摄像头自带LED照明灯珠，可以通过“打开照明”按钮观看更清楚。

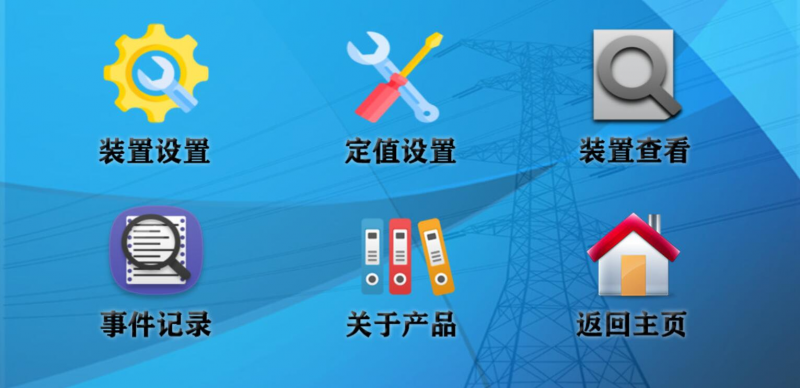

5.3、主菜单

装置设置：可设置柜名、时间、加热模式、通讯地址和波特率、显示屏、报警输出投退；

定值设置：温湿度定值、各传感器定值、电能参数变比定值；

装置查看：温湿度、无线测温温度、电能质量参数、各传感器状态；

事件记录：查看故障类型、发生时间、故障参数等；

关于产品：软硬件版本号和更新时间；

返回主页：返回菜单到主页。

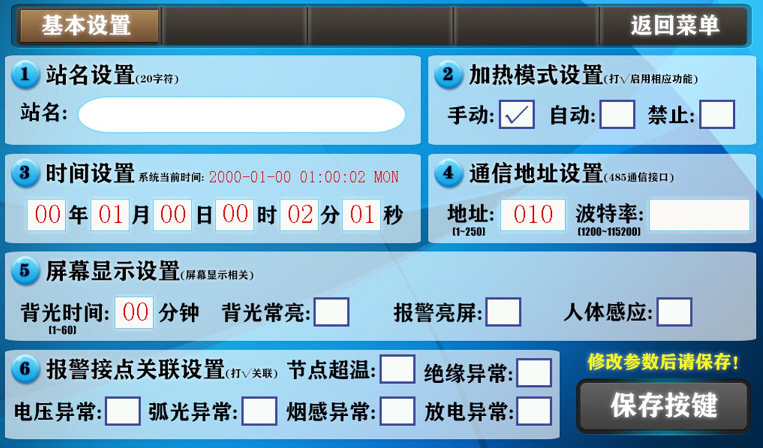

5.4、装置设置

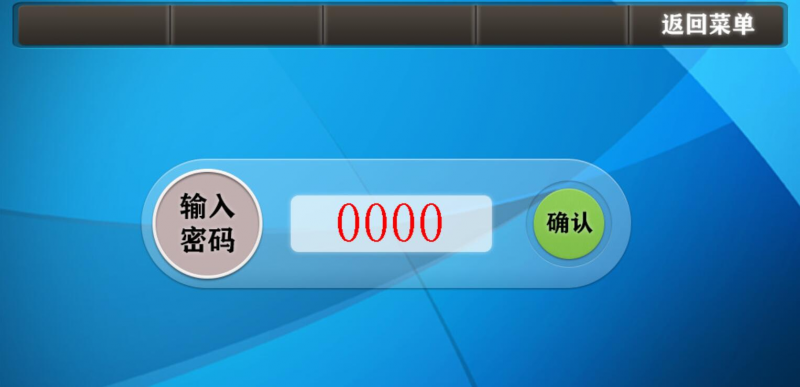

进入“装置设置”菜单后需要输入密码“1000”

站名设置：可设置柜子名称，不超过10个字；

时间设置：设置实时时间；

加热模式：三种模式可选择，手动模式为强制加热，自动模式是达到设置的定值后才启动加热，禁止加热为强制退出加热；

通讯设置：通讯地址和波特率均可设置；

屏幕设置：设置背光灯亮时间，也可以设置常亮（但不建议），报警亮屏为在出现报警的时候可亮屏，人体感应亮屏为在有人经过时屏自动亮（建议使用该功能）；

报警接点设置：报警接点可以投入或退出使用。

5.5、定值设置

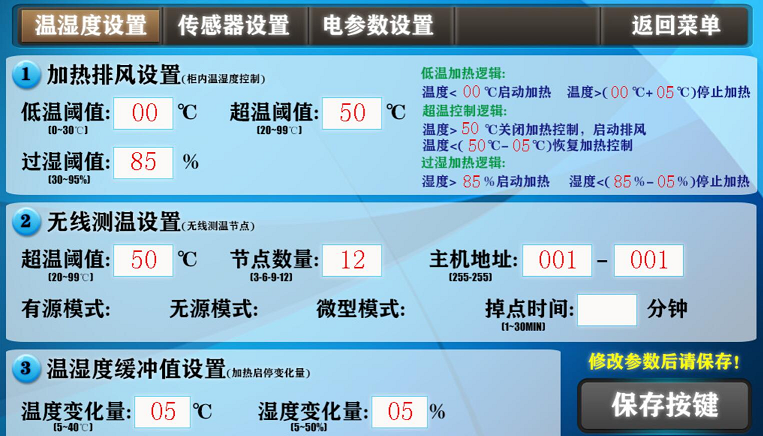

5.5.1 温湿度和无线测温设置

低温阈值：低于设置温度，在自动模式下可启动加热；

超温阈值：超过设置温度，会启动报警指示灯和继电器；

过湿阈值：超过设置湿度，在自动模式下可启动加热；

无线测温设置：超过设置温度，会启动报警指示灯和继电器。接点路数、主机地址、传感器类型、掉点时间均由出厂人员设置；

温湿度缓冲值设置：防止在临界值状态导致频繁启动加热或报警。

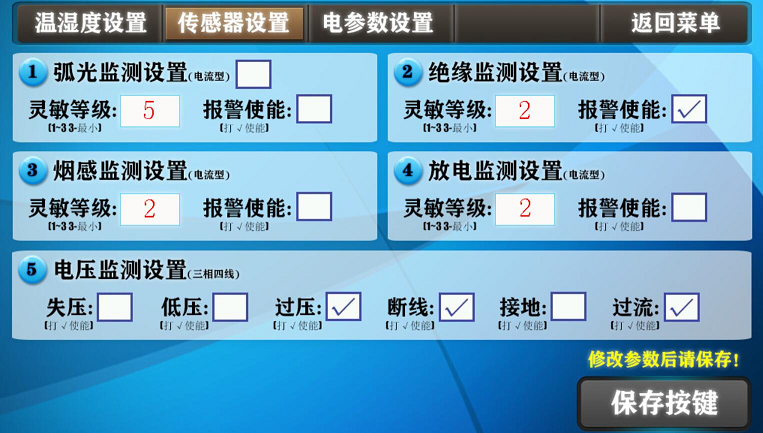

5.5.2 传感器设置；

弧光监测设置：可选择投退功能，可设置灵敏度和报警功能投退；

烟感监测设置：可设置灵敏度和报警功能投退；

绝缘监测设置：可设置灵敏度和报警功能投退；

局放监测设置：可设置灵敏度和报警功能投退；

电压监测设置：系统电压电流异常可报警投退，具体定值可进入电参数设置。

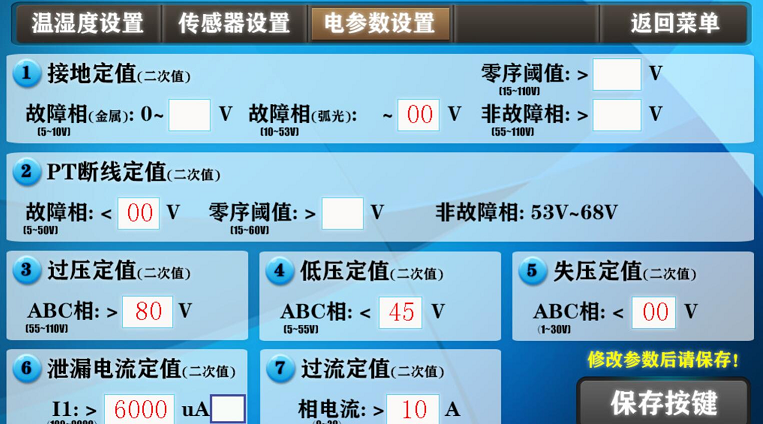

5.5.3 电能参数设置；

接地设置：故障相建议设置0~45V之间，非故障相设置80~100V之间，零序阈值设置在20-50V之间；

PT断线定值：故障相建议设置0~5V之间，零序阈值设置在30-40V之间；

过压设置：建议设置70~85V之间；

低压设置：建议设置40~50V之间；

失压设置：建议设置5~10V之间；

泄露电流设置：泄露电流定值建议设置6000~9000uA之间；

过流设置：建议设置额定电流的1.2倍以上；

通过“保存按键”保存设置数据。

5.6、装置查看

电力参数：电压电压幅值、基波电压电流值、有功、无功、相位角、功率因数等参数；

温湿度：温湿度实时显示；

无线测温显示：可显示3-15点测温实时值；

传感器状态：局放、烟感、弧光、绝缘泄露电流传感器实时状态；

5.7、产品信息

     显示软硬件版本信息和更新时间。
